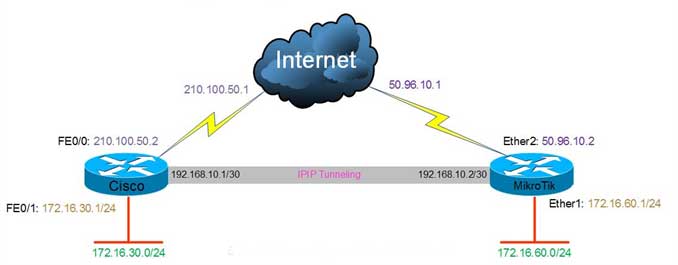

با توجه به آموزش های tunneling بر روی روترهای میکروتیک در این نکته آموزشی قصد دارم نحوه Tunneling طبق سناریو بین روتر سیسکو و میکروتیک رو انجام داده و دو شبکه رو باهم از طریق تانل که بین این دو زده میشه به هم ارتباط دهیم و برای همین سناریو زیر را برای انجام این کار در نظر بگیرید :




همانطور که میبینید در این سناریو دو شبکه داریم که یکی از شبکه ها از طریق روتر میکروتیک به اینترنت وصل شده و بر روی اترنت 2 خودش یک IP Public دارد و در مقابل هم شبکه دیگری وجود دارد که از طریق روتر سیسکو با استفاده از اینترفیس FastEthernet شماره 0/0 به اینترنت وصل شده و بر روی این پورت IP Public دارد. قصد ما ارتباط دادن این دو شبکه و ایجاد یک Tunnel بین این دو روتر جهت ارتباط می باشد.


پیکربندی روتر Cisco جهت Tunneling بین دو شبکه


برای شروع کار وارد CLI روتر سیسکو شده و طبق دستورات زیر اول آدرس های IP رو بر روی روتر ست میکنیم :

Cisco#conf t
Cisco(config)#interface fastEthernet 0/0
Cisco(config-if)#ip address 210.100.50.2 255.255.255.252
Cisco(config-if)#no shutdown
Cisco(config-if)#exit
Cisco(config)#interface fastEthernet 0/1
Cisco(config-if)#ip address 172.16.30.1 255.255.255.0
Cisco(config-if)#no shutdown
Cisco(config-if)#exit
بعد از اختصاص دادن IP ها باید یک دیفالت Route بنویسیم به سمت اینترنت که packet های ما مسیردهی شوند به سمت IP:210.100.50.1 که این را با نوشتن یک static route طبق دستور زیر انجام میدهیم:
Cisco(config)#ip route 0.0.0.0 0.0.0.0 210.100.50.1
بعد از اتمام مراحل بالا حال نوبیت این هست که بر روی روتر سیسکو تانل IPIP رو فعال کنیم و یک آدرس IP بر روی اینترفیس تانل تنظیم کرده و در ادامه برای اینکه بگوئیم جهت دسترسی به شبکه مقابل از طریق تانل ایجاد شده امکان پذیر می باشد این کار رو با نوشتن یک static route انجام خواهیم داد :
Cisco(config)#interface tunnel 0
Cisco(config-if)#tunnel source fastEthernet 0/0||5::http://itpro.ir/resources/images/036a9a25d78441188d7fb330234ae5da||
Cisco(config-if)#tunnel destination 50.96.10.2
Cisco(config-if)#ip address 192.168.10.1 255.255.255.252
Cisco(config-if)#no shutdown
Cisco(config-if)#exit
Cisco(config)#
Cisco(config)#ip route 172.16.60.0 255.255.255.0 192.168.10.1

پیکربندی روتر MikroTik جهت Tunneling بین دو شبکه


بعد از اتمام پیکربندی روتر سیسکو در این قسمت هم نحوه پیکربندی روتر میکروتیک رو داریم که طبق تصاویر زیر انجام خواهیم داد :

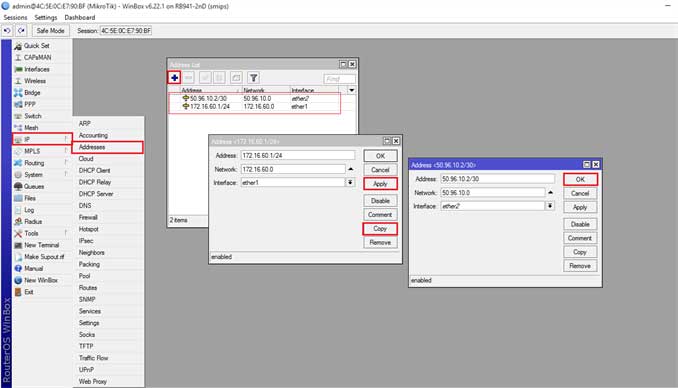

اختصاص دادن آدرس های IP بر روی روتر میکروتیک :



نوشتن یک route دیفالت به سمت اینترنت :

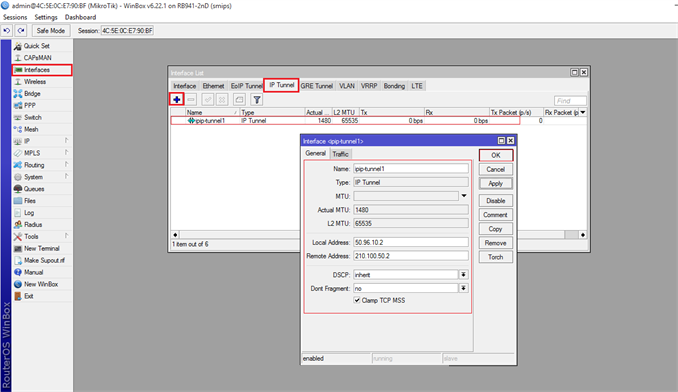

بعد از انجام دو مرحله بالا حال نوبت این هست که تانل IPIP رو بر روی روتر میکروتیک طبق تصویر زیر فعال کنیم :

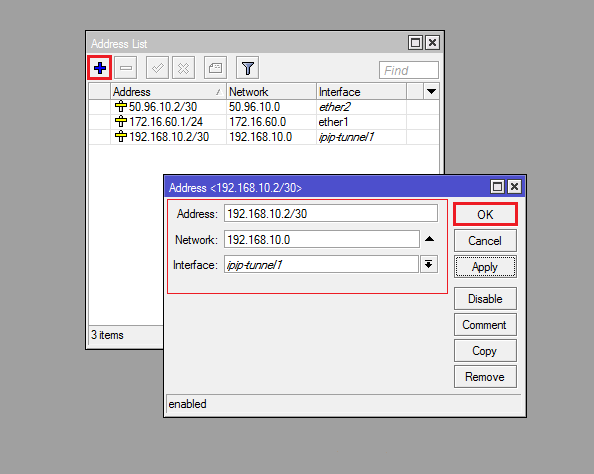

بعد از فعال شدن تانل حال باید بر روی اینترفیس تانل ایجاد شده IP آدرس را تنظیم کنیم :

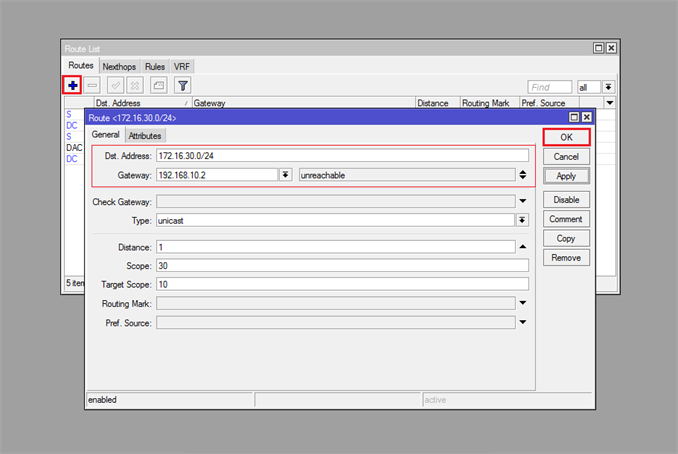

بعد از ست کردن IP ادرس باید جهت دسترسی به شبکه مقابل از طریق تانل باید یک static route طبق تصویر زیر را انجام دهیم :




بعد از اتمام کلی مراحل پیکربندی حال دو شبکه داخلی روترها از طریق Tunneling بین دو روتر با هم ارتباط خواهند داشت.
