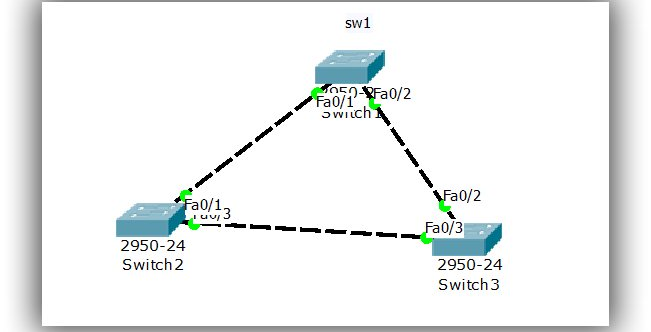

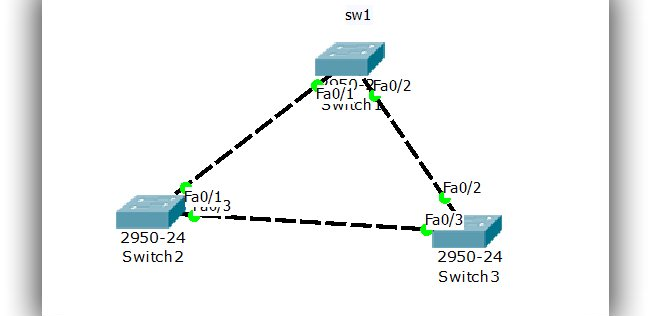

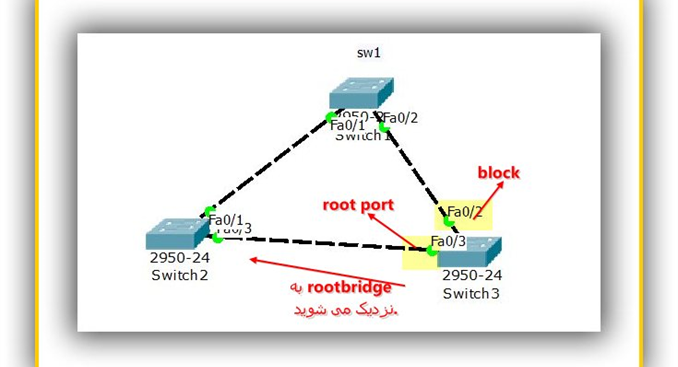

در ادامه پروتکل +pvst T ؛ در این قسمت میخوایم یه چند تا مسئله با هم کار کنیم تا خوب با این پروتکل آشنا بشیم .این شکل رو در نظر بگیرید :
برای مسئله اول ، میخوام 2 تا VLAN بسازم ، مثلا" VLAN 7 , VLAN 14 . اول این VLAN ها رو میسازیم بعد پورت بین سوئیچ ها رو ترانک میکنیم چون با این مفهوم کاملا" آشنا هستیم که پورت های ترانک ، ترافیک چند vlan رو از خودشون عبور می دهند ولی پورتهای access فقط ترافیک یک vlan رو از خودشون عبور می دهند.بعد ببینیم سوئیچ با VLAN هایی که ساختیم چه رفتاری میکنه .
config switch 1
|
1
2
|
sw1(config)#vlan 7sw1(config)#vlan 14 |
اگه پورتهای سوییچ پشت سر هم باشند و بخواهیم اونا رو با یک کامند تو مد ترانک ببریم
|
1
2
|
sw1(config)#int range fa0/1-2sw1(config)#switchport mode trunk |
config switch 2
|
1
2
|
sw2(config)#vlan 7sw2(config)#vlan 14 |
|
1
2
|
root-bridge(config)#int range fa0/1,fa0/3root-bridge(config-if-range)#switchport mode trunk |
conig switch 3
|
1
2
3
4
|
sw3(config)#vlan 7sw3(config)#vlan 14sw2(config-vlan)#int range fa0/2-3sw2(config-if-range)#switchport mode trunk |

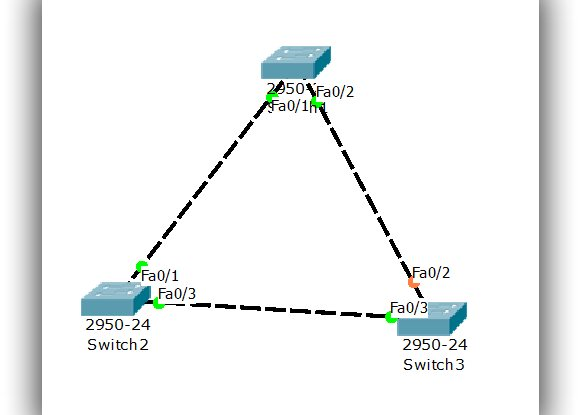

یه اتفاق جالبی افتاد!ببینید :
همه پورتهای اون سبز شد!الان دقیقا" چی شد؟ قبلا" یه پورت block بود ولی حالا؟!خب بزارید ببینیم!:
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
|
switch1# show spanning-treesw1#show spanning-tree VLAN0001 Spanning tree enabled protocol ieee Root ID Priority 32769 Address 0001.97D1.BA9C Cost 19 Port 1(FastEthernet0/1) Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec Bridge ID Priority 32769 (priority 32768 sys-id-ext 1) Address 000A.417A.7E78 Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec Aging Time 20Interface Role Sts Cost Prio.Nbr Type---------------- ---- --- --------- -------- --------------------------------Fa0/1 Root FWD 19 128.1 P2pFa0/2 Desg FWD 19 128.2 P2pVLAN0007 Spanning tree enabled protocol ieee Root ID Priority 32775 Address 000A.417A.7E78 This bridge is the root Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec Bridge ID Priority 32775 (priority 32768 sys-id-ext 7) Address 000A.417A.7E78 Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec Aging Time 20Interface Role Sts Cost Prio.Nbr Type---------------- ---- --- --------- -------- --------------------------------Fa0/1 Desg FWD 19 128.1 P2pFa0/2 Desg FWD 19 128.2 P2pVLAN0014 Spanning tree enabled protocol ieee Root ID Priority 32782 Address 000A.417A.7E78 This bridge is the root Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec Bridge ID Priority 32782 (priority 32768 sys-id-ext 14) Address 000A.417A.7E78 Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec Aging Time 20Interface Role Sts Cost Prio.Nbr Type---------------- ---- --- --------- -------- --------------------------------Fa0/1 Desg FWD 19 128.1 P2pFa0/2 Desg FWD 19 128.2 P2p |

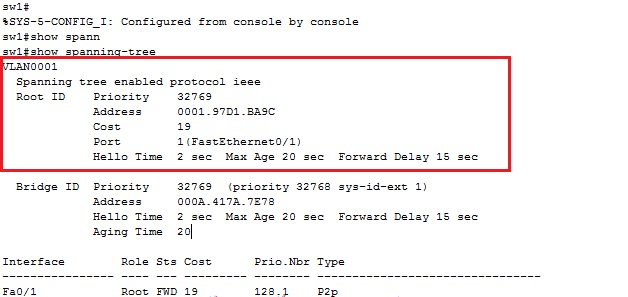

نشون میده که من الان تو این سوئیچ 3 تا vlan دارم ،
اول میرم سراغ vlan 1
همونطور که در تایپیک قبلی مفصل راجع به این اطلاعاتی که داده صحبت کردیم ولی اینجا میخوایم دقیق تر نگاه کنیم.

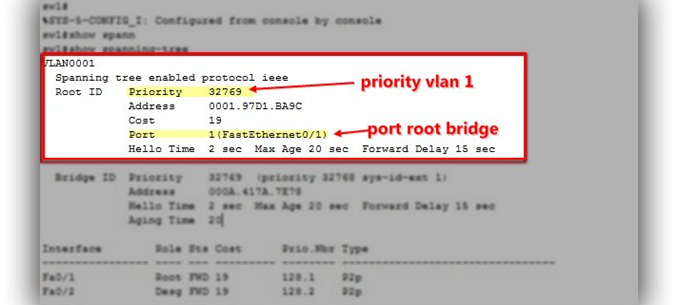

برای vlan 1 ، قسمت مربوط به root id ، نوشته port ، یعنی سوئیچ من از طریق پورت fa0/1 ، به سوئیچ root bridge متصل هست.

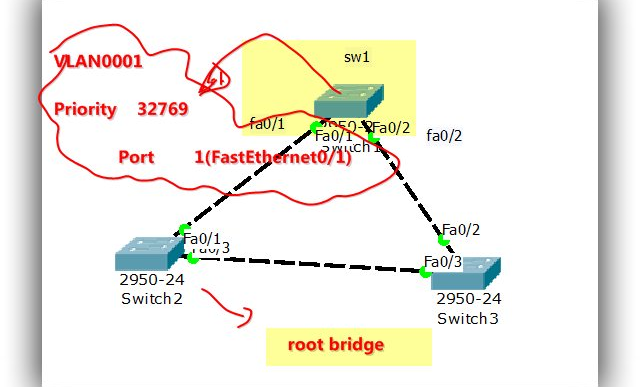

یعنی سوئیچ 2 برای vlan 2 ، سوئیچ اصلی ( root bridge) هست.
خب بذارید تو سوئیچ 2 ببینیم چی نوشته!
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
|
Switch2# show spanning-treeVLAN0001 Spanning tree enabled protocol ieee Root ID Priority 32769 Address 0001.97D1.BA9C This bridge is the root Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec Bridge ID Priority 32769 (priority 32768 sys-id-ext 1) Address 0001.97D1.BA9C Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec Aging Time 20Interface Role Sts Cost Prio.Nbr Type---------------- ---- --- --------- -------- --------------------------------Fa0/1 Desg FWD 19 128.1 P2pFa0/3 Desg FWD 19 128.3 P2pVLAN0007 Spanning tree enabled protocol ieee Root ID Priority 32775 Address 0001.97D1.BA9C This bridge is the root Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec Bridge ID Priority 32775 (priority 32768 sys-id-ext 7) Address 0001.97D1.BA9C Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec Aging Time 20Interface Role Sts Cost Prio.Nbr Type---------------- ---- --- --------- -------- --------------------------------Fa0/1 Desg FWD 19 128.1 P2pFa0/3 Desg FWD 19 128.3 P2pVLAN0014 Spanning tree enabled protocol ieee Root ID Priority 32782 Address 0001.97D1.BA9C This bridge is the root Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec Bridge ID Priority 32782 (priority 32768 sys-id-ext 14) Address 0001.97D1.BA9C Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec Aging Time 20Interface Role Sts Cost Prio.Nbr Type---------------- ---- --- --------- -------- --------------------------------Fa0/1 Desg FWD 19 128.1 P2pFa0/3 Desg FWD 19 128.3 P2p |

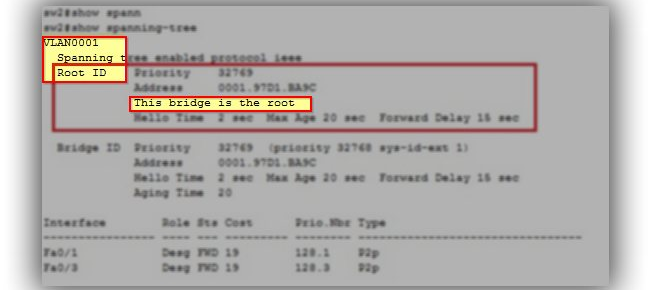

میگه این سوئیچ (سوئیچ 2 ) برای vlan 1 ، روت سوئیچ ( root bridge ) هست.
خب پس اگه این root switch باشه من میتونم حدس بزنم که

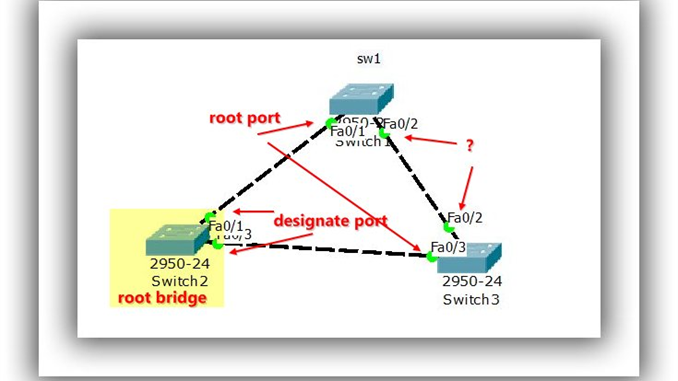

پورتهای root bridge که خب میشه designate ، در جهت مخالف ، سوئچ هایی که پورتشون به ظرف root bridge هست میشه root port ، یکی از 2 پورت اونور ، یکی در نقش designateو پورت دیگه در وضعیت block قرار می گیره. ، چک می کنم :
در سوئیچ 1 برای vlan 1 :
در سوئیچ 3 برای vlan 1 :

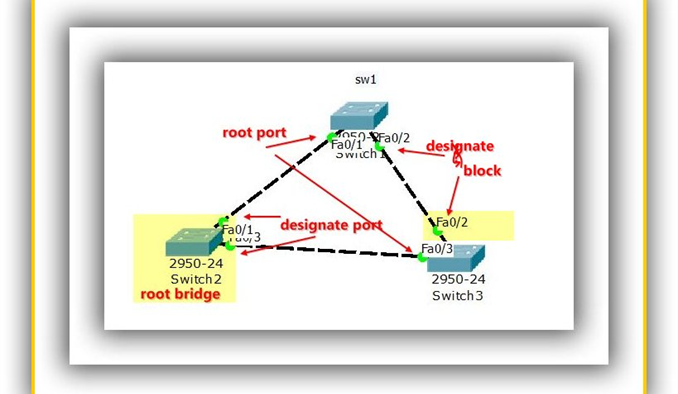

که نوشته پورت fa0/2 ، برای vlan 1 ، بلاک هست.
حالا بذارید یه vlan دیگه رو نگاه کنیم ، مثلا" vlan 14 در سوئیچ 3
|
1
|
Switch3# show spanning-tree |

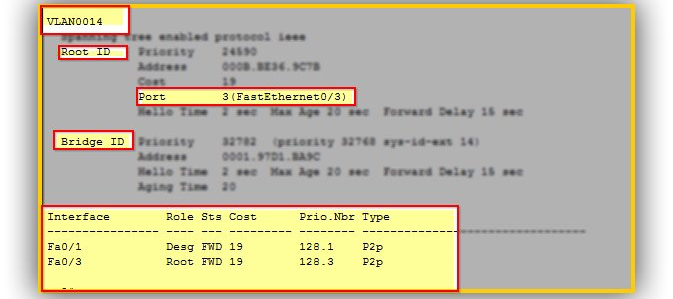

میگه root bridge به پورت fa03 اتصال داره و تو خودش ، پورتهای fa03 برای وی لن 14 ( vlan 14 ) دروضعیت forward و پورت fa0/2 برای vlan 14 بلاک هست.
یه بار دیگه ببینید :
خب ، این معنیش جز این نیست که سوئیچ 2 ، root bridge میشه.
حالا بیاید یه کاری کنیم ، من میخوام برای vlna 14 ، سوئیچ 3 بشه root bridge:
با دستور :
|
1
|
sw3(config)#spanning-tree vlan 14 root primary |
حالا ببینید :
|
1
|
sw3#show spanning-tree |

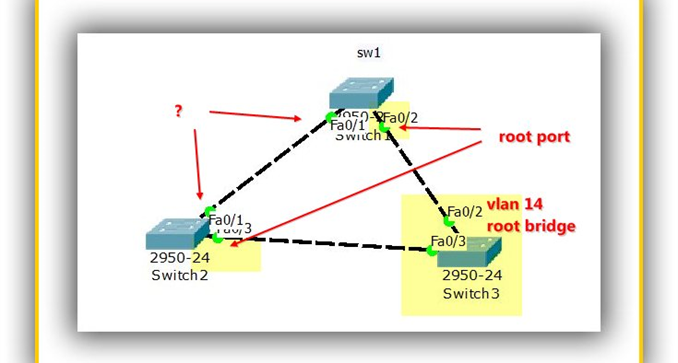

میگه که برای vlan 14 ، برای root bridge ، این خودش root bridge هست! پورتهاش هم در نقش designate و وضعیت forward هست ، پس من حالا حدس میزنم که :

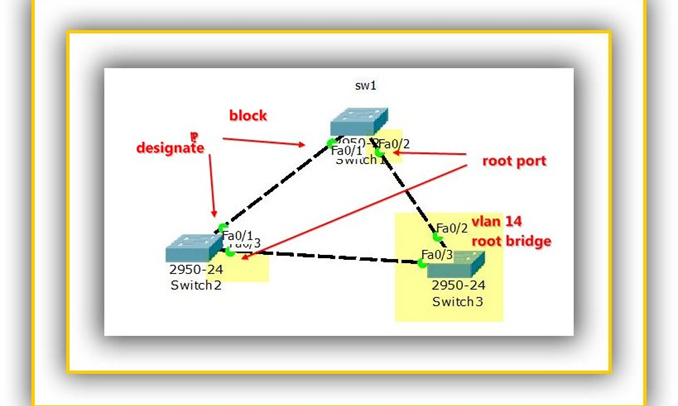

پورتهای سوییچ مقابل میشه root port و یکی از پورت های سوییچ های 1 یا 2 ، یکیشون بلاک و یکی دیگه باید designate باشد.
|
1
|
Sw1#show spanning-tree |
|
1
|
Sw2#show spanning-tree |
