سوییچ ها با شماره ورژن و نسخه های(Release) یکسان عرضه می شوند، ولی تفاوتی که وجود دارد در نوع سرویس دهی این سیستم عامل ها(IOS) می باشد که در زیر انواع آن مطرح شده است:

  1. LAN Lite
  2. LAN Base
  3. IP Lite
  4. IP Base
  5. IP Service






سیستم عامل سیسکو

۱- سیستم عامل LAN Lite

IOS و سیستم عامل LAN Lite یکی از ارزان ترین مدل های سیستم عامل(IOS) در بین سوییچ ها می باشد. در واقع IOS و سیستم عامل  LAN Lite سطح اول(entry-level) سیستم عامل(IOS) سیسکو می باشد. امکانات این مدل شامل روتینگ لایه ۲ و مقدار کمی صدا(VoIP) و سرویس امنیتی می باشد. مدل LAN Lite مخصوص شرکت های کوچک است که برای برآورده کردن نیازمندی های آن شرکت در یک شبکه مدرن مورد استفاده و بهره برداری قرار می گیرد.

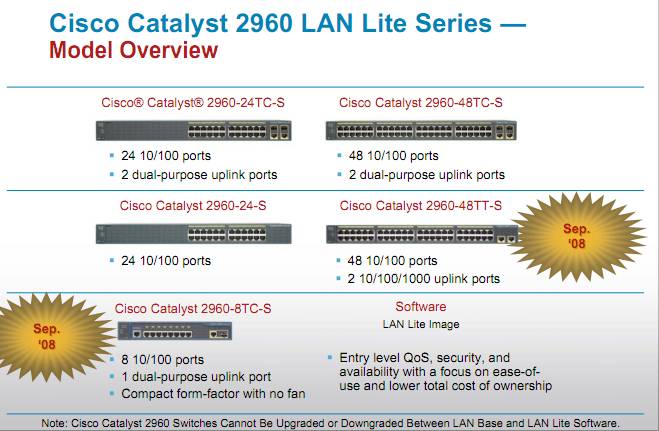

IOS و سیستم عامل LAN Lite

۲- سیستم عامل LAN Base

IOS و سیستم عامل LAN Base انتخاب مناسبی برای شرکت های کوچک(Small) تا متوسط(Medium) می باشند که البته دارای انعطاف و توانمندی بیشتری در قیاس با IOS و سیستم عامل  LAN Lite می باشد. این مدل برای استفاده در شبکه هایی که بصورت flat و single هستند، می باشد و امکانات WAN و شبکه های توزیع شده را نخواهند داشته باشند. در IOS و سیستم عامل  LAN Base تمام امکانات لایه ۲ شبکه وجود دارد و همچنین امکانات ذکر شده در ذیل را دارا می باشد:

  • Static Routing
  • کمی از Dynamic Packer Routing
  • امکانات بهتر برای VoIP نسبت به LAN Lite
  • AutoQoS
  • Ingress policy
  • DSCP Mapping

امکانات امنیتی مانند:

  • DHCP snooping
  • IPSG
  • Cisco Identity 4.0
  • ۸۰۲.۱x port protection

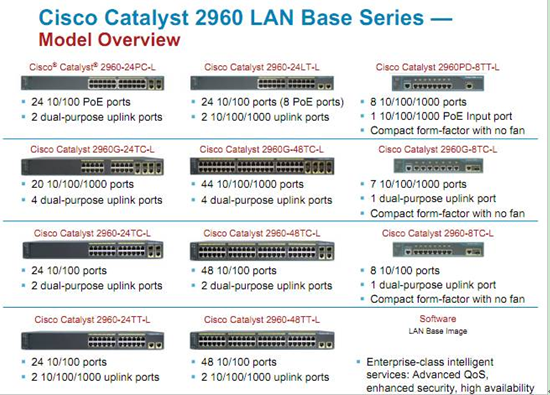

IOS و سیستم عامل LAN Base

۳- IP Lite

IOS و سیستم عامل  IP Lite در واقع علاوه بر تمام امکانات لایه ۲ و مقداری از امکانات لایه ۳ شبکه را دارا می باشد. در نظر داشته باشید که این امکانات در اندازه و مقدار IOS و سیستم عامل LAN Base نیست. این امکانات شامل موارد زیر می باشد:

• RIP v1 & v2

• OSPF v2 stub and v3 stub

• EIGRP stub

• Equal-cost routing

• HSRP

• Protocol Independent Multicast PIM (sparse mode, dense mode, sparse dense mode, source specific multicast) stub

• VRRP for IPv4

• Private VLAN

• IPv6 First hop security source guard

• Per-vlan and per-port policies

۴- IP Base

سیستم عامل هایی(IOS) که نام آنها با IP شروع می شود برای استفاده در شبکه شرکت های حرفه‌ای(Enterprise)می باشد. بخصوص شرکت هایی که چندین دفتر و شعبه دارند. این شرکت ها تمرکز خودشان را روی امنیت شبکه و قابلیت گسترش پذیری بالای شبکه گذاشته اند.

مدل IP Base برای شبکه‌هایی با سایز متوسط به بالا با قابلیت امکانات زیر مناسب است.

• تمام قابلیت های مسیر یابی dynamic لایه ۳

• تمام امکانات لایه ۲ و static route

• امکانات امنیتی بالاتر از LAN BASE شامل:

• Vlan

• Encrypted VPN tunneling

• trustSec

• SXP

• ۸۰۲.۱AE

• امکانات بهبود یافته برای QoS بسته های داده و VoIP در هر vlan

۵- IP Service

IOS و سیستم عامل  IP Service آخرین مدل سیستم عامل ها (IOS) بوده که از نظر هزینه و گسترش پذیری در سطح بالایی(High) قرار دارد. IOS و سیستم عامل  IP Service  برای شرکت هایی که دارای چندین دفتر هستند، مناسب می باشد. در نظر داشته باشید که اختلاف بسیار کمی در امکانات در IOS و سیستم عامل  IP Base و IP Service وجود دارد اما تفاوت IOS و سیستم عامل IP Service در ابعاد، اندازه و گسترش پذیری امکانات و سرویس دهی این مدل سیستم عامل(IOS) می باشد. IOS و سیستم عامل  IP Service دارای امکانات پیشرفته تری در لایه ۳ شبکه می باشد.

سوییچ های ۲۹۶۰-X از نظر سیستم عامل(IOS) دارای دو مدل زیر می باشند:

  • LAN Base
  • LAN Lite

سوییچ های LAN Base از سوییچ های سری سیستم عامل LAN Lite به مراتب قوی تر هستند. به صورت نمونه چند فرق کلی بین این دو سری مطرح شده است:

  • سیستم عامل  LAN Base در مقایسه با سیستم عامل LAN Lite تعداد Vlan های بیشتری را از لحاظ سخت افزاری پشتیبانی می کند.
  • (Redundant Power System (RPS دستگاهی است که وقتی برق می رود تا مدتی می تواند به سوییچ برق رسانی کند که سوییچ هایی که سیستم عامل  LAN Base هستند امکان اتصال به این دستگاه را دارند.
  • سیستم عامل LAN Base قابلیت انواع بیشتری از SFP ها را می پذیرد و این در حالی است که ۲۹۶۰ های معمولی +SFP را پشتیبانی نمی کنند ولی در حالت سیستم عامل های  LAN Base ، شما +SFP را در اختیار داریم.

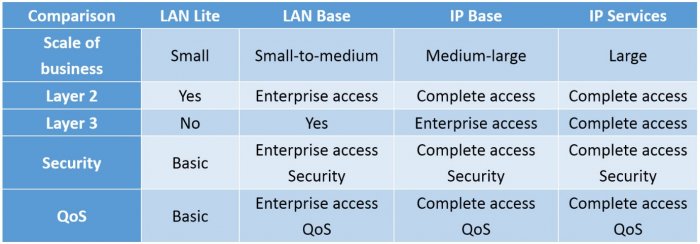

مقایسه بین IOS‌های سیسکو

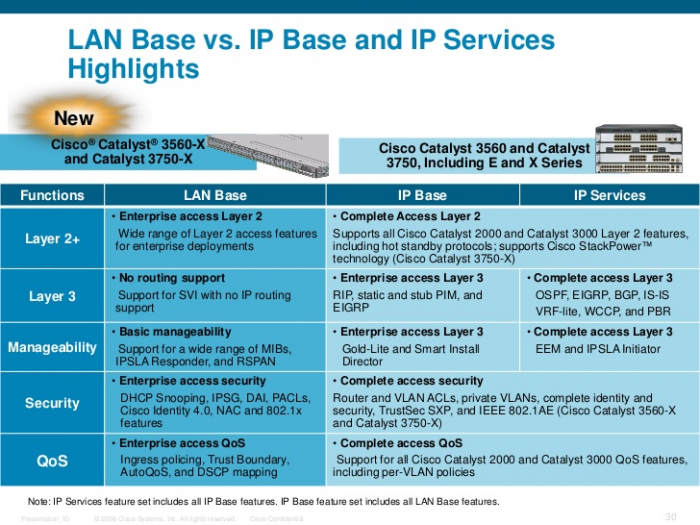

ویژگی های موجود در IOS‌های سیسکو

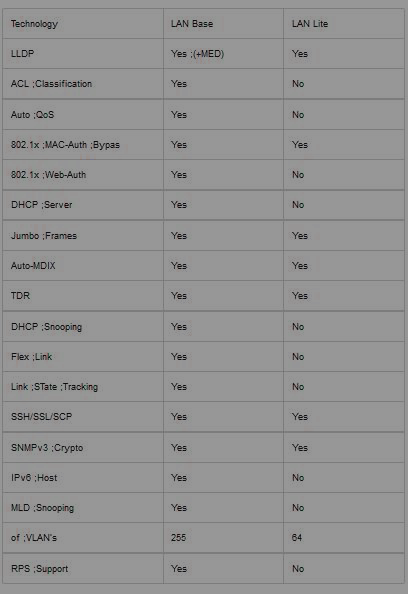

در شکل زیر به تفاوت های کلی LAN Base و LAN Lite اشاره شده است:






مقایسه بین LAN Base و LAN Lite

تکنولوژی ماژول ۱۰G

تکنولوژی ۱۰G  جز سریع ترین اینترفیس های(Interface) جدید و نوین می‌باشد که به منظور ارائه زیرساخت ارتباطی قوی، پرظرفیت و بسیار پرسرعت ساخته شده است و برای شبکه اینترنت، Data Center های بزرگ، مراکز مخابراتی و همچنین ISDP های، شبکه های که نیاز به خدمات Video، Voice و… می‌باشند، مناسب می باشد.

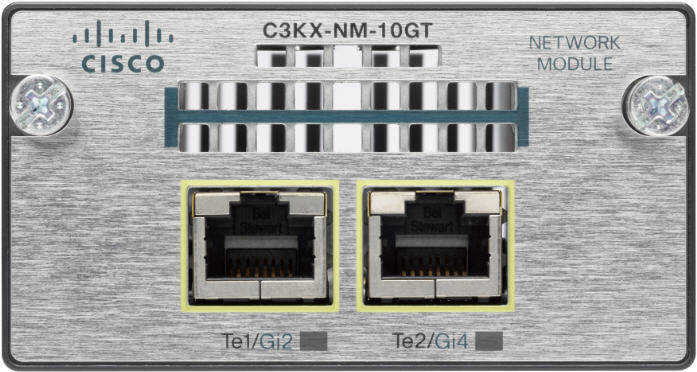

ماژول ۱۰G

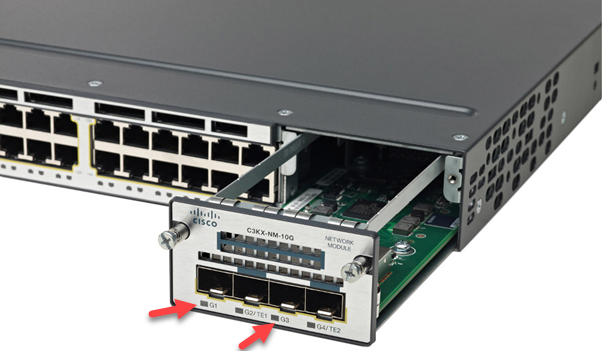

قرارگیری ماژول ۱۰G در سوییچ
